Resistência elétrica

Sabemos que os materiais apresentam graus de dificuldade para a passagem da corrente elétrica. Esse grau de dificuldade é denominado resistência elétrica. Mesmo os metais, que em geral são bons condutores, apresentam resistência. A unidade de medida da resistência é o ohm ().

Os dispositivos que são usados em um circuito elétrico são denominados resistores. Os resistores são usados em um circuito para aumentar ou diminuir a intensidade da corrente elétrica que o percorre.

Podemos comparara a resistência elétrica àquelas barreiras que encontramos nas pistas de atletismo para a corrida com obstáculos. Quanto mais obstáculos mais lenta é a velocidade média dos corredores. Em um circuito acontece da mesma forma: quanto mais resistência elétrica, menor é a corrente que atravessa o fio condutor.

A aplicação mais comum dos resistores é converter energia elétrica em energia térmica. Isso ocorre porque os elétrons que se movem no resistor colidem com a rede cristalina que o forma, gerando calor. Esse fenômeno é denominado efeito joule em nosso dia-a-dia: em chuveiros elétricos, ferros de passar roupa, em fogões elétricos, etc. Observem que todos esses aparelhos “fornecem calor”.

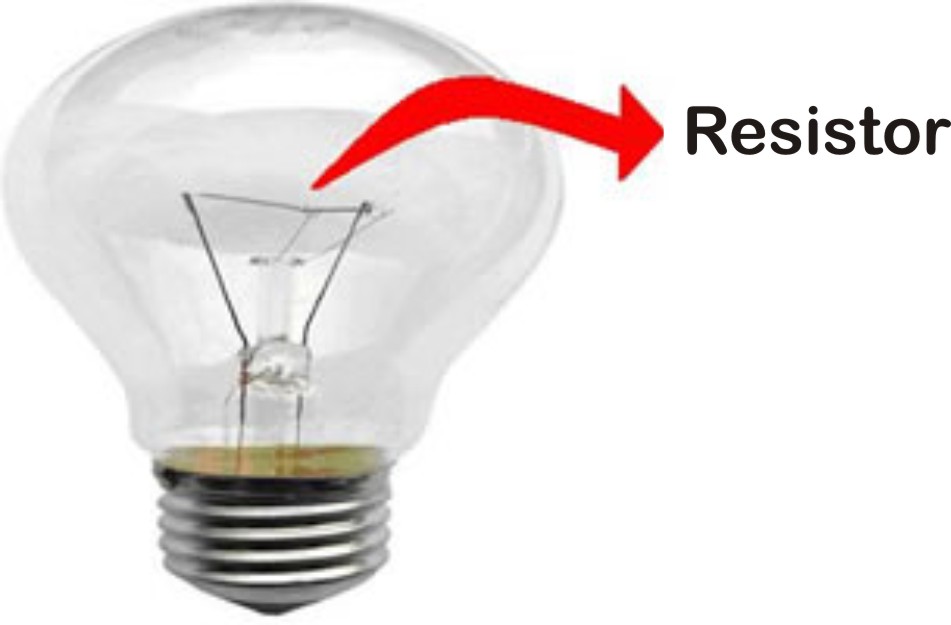

A própria lâmpada incandescente converte mais energia elétrica em energia térmica do que em energia luminosa, sendo essa última a sua grande finalidade: 85 % da energia que consome é transformada em calor. Ao contrário, as lâmpadas fluorescentes, consideradas “lâmpadas frias”, têm uma parte bem menor da energia elétrica convertida em calor e por isso são econômicas.

Primeira lei de Ohm

Observou-se experimentalmente em alguns resistores, que a corrente estabelecida em um circuito é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência dos dispositivos do circuito e dos fios que os conectavam. Ou seja: quanto maior a tensão do gerador, maior a corrente e quanto maior a resistência, menor a corrente. Essa relação é expressa matematicamente por:

em que: U é a tensão

             R é a resistência

             i é a corrente

Vejamos um exemplo:

Uma pequena lâmpada está submetida a uma tensão de 12 V. Sabendo que a sua resistência, é de determine a corrente que percorre a lâmpada.

Sabemos que .

Como ,

Temos que:
